Panduan Komprehensif untuk Kapasitor Filem DC: Pemilihan, Aplikasi, dan Kelebihan

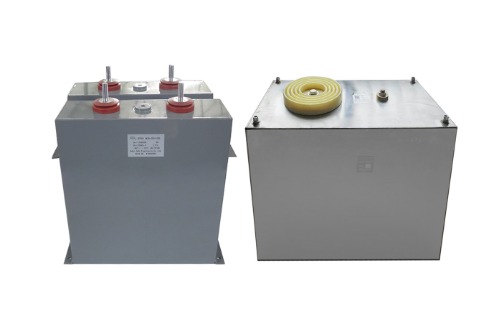

Memahami kapasitor filem DC dan fungsi teras mereka

Kapasitor filem DC mewakili kategori kritikal komponen elektronik pasif yang khusus direkayasa untuk digunakan dalam litar langsung (DC). Tidak seperti rakan -rakan elektrolitik mereka, kapasitor ini menggunakan filem plastik nipis sebagai bahan dielektrik mereka, yang teliti metallized atau dilengkapi dengan elektrod foil. Pembinaan asas ini adalah sumber kestabilan, kebolehpercayaan, dan ciri -ciri elektrik yang sangat baik. Mereka sangat diperlukan dalam pelbagai aplikasi, dari penapisan dan penindasan bunyi ke penyimpanan tenaga dan litar snubber. Istilah DC Film Capacitor Manufactory Menandakan kemudahan pengeluaran khusus yang didedikasikan untuk kejuruteraan dan fabrikasi komponen yang tepat, yang memberi tumpuan kepada kawalan kualiti yang ketat untuk memenuhi keperluan elektronik moden yang menuntut. Memahami sifat intrinsik kapasitor ini adalah langkah pertama ke arah memanfaatkan potensi penuh mereka dalam sebarang reka bentuk.

Sifat elektrik utama

Prestasi kapasitor filem DC ditakrifkan oleh beberapa sifat elektrik utama yang mesti dipertimbangkan oleh jurutera semasa proses pemilihan. Parameter ini secara langsung mempengaruhi bagaimana kapasitor akan berkelakuan dalam litar dan sama ada ia akan melaksanakan fungsi yang dimaksudkan dengan berkesan sepanjang hayat operasi.

• Nilai kapasitans dan toleransi: Ini menunjukkan jumlah tenaga elektrik yang boleh disimpan oleh kapasitor. Kapasitor filem boleh didapati dalam pelbagai nilai, biasanya dari picofarads (PF) hingga microfarads (μF). Toleransi menentukan sisihan yang dibenarkan dari nilai kapasitans nominal yang dinyatakan, yang sering ketat untuk jenis filem (mis., ± 1%, ± 5%).
• Voltan Rated (voltan kerja DC): Ini adalah voltan DC berterusan maksimum yang boleh digunakan untuk kapasitor tanpa risiko kerosakan. Adalah penting untuk memilih kapasitor dengan penarafan voltan yang melebihi voltan yang dijangkakan maksimum dalam litar, termasuk mana-mana transien atau pancang, untuk memastikan kebolehpercayaan jangka panjang.
• Faktor pelesapan (df) atau tan δ: Parameter ini mengukur kehilangan tenaga yang wujud dalam kapasitor. Faktor pelesapan yang lebih rendah sentiasa diingini, kerana ia menunjukkan kecekapan yang lebih tinggi dan kurang pemanasan diri, yang sangat penting dalam aplikasi frekuensi tinggi atau kuasa tinggi.
• Rintangan Penebat (IR): Ini mengukur rintangan bahan dielektrik kepada arus kebocoran. Rintangan penebat yang tinggi adalah ciri khas kapasitor filem yang berkualiti, memastikan kehilangan tenaga yang minimum melalui kebocoran dari masa ke masa.
• Rintangan Siri Bersama (ESR): Walaupun biasanya sangat rendah dalam kapasitor filem, ESR adalah rintangan yang berkesan dalam siri dengan kapasitor yang menyumbang semua kerugian. ESR yang rendah adalah kritikal untuk aplikasi yang melibatkan arus riak yang tinggi, seperti dalam menukar bekalan kuasa.

Memilih kapasitor filem DC yang tepat untuk projek anda

Memilih kapasitor filem DC yang optimum adalah proses bernuansa yang melampaui sekadar memadankan kapasitansi dan penarafan voltan. Ia melibatkan pemahaman yang mendalam tentang persekitaran aplikasi, tekanan elektrik, dan jangkaan prestasi. Kesalahan dalam pemilihan boleh menyebabkan kegagalan pramatang, kerosakan litar, atau operasi yang tidak cekap. Oleh itu, pendekatan sistematik diperlukan, menimbang kelebihan dan batasan filem dielektrik yang berbeza terhadap tuntutan khusus projek. Bahagian ini akan membimbing anda melalui faktor membuat keputusan kritikal, membantu anda menavigasi proses pemilihan dengan keyakinan dan memastikan bahawa komponen yang anda pilih bukan sahaja sesuai dengan skema tetapi juga cemerlang dalam operasi dunia nyata.

Membandingkan jenis filem dielektrik biasa

Jenis filem plastik yang digunakan sebagai dielektrik adalah pembezaan utama di antara pelbagai kapasitor filem DC. Setiap bahan menawarkan satu set unik perdagangan antara kos, saiz, sifat elektrik, dan kestabilan suhu. Jadual berikut memberikan gambaran perbandingan filem -filem dielektrik yang paling lazim yang digunakan dalam industri. Perbandingan ini penting untuk membuat pilihan yang tepat, kerana dielektrik menentukan tingkah laku asas kapasitor.

Jadual di bawah menggariskan perbezaan utama antara poliester (PET), polipropilena (PP), polietilena naphthalate (PEN), dan polifenilena sulfida (PPS). Sebagai contoh, sementara Polyester menawarkan keseimbangan kos dan prestasi yang baik untuk aplikasi DC tujuan umum, polipropilena lebih tinggi untuk kegunaan tinggi dan penggunaan kuasa tinggi kerana faktor pelesapan yang sangat rendah. Sebaliknya, naphthalate polietilena menyediakan kestabilan suhu yang lebih baik daripada poliester, menjadikannya sesuai untuk persekitaran yang lebih menuntut.

Perbandingan terperinci ini menunjukkan bahawa tidak ada dielektrik "terbaik"; Pilihannya sepenuhnya bergantung kepada permohonan. Memahami sifat -sifat bahan ini adalah aspek asas kerja yang dilakukan di mana -mana yang bereputasi DC Film Capacitor Manufactory , di mana tumpuannya adalah untuk memadankan bahan yang betul kepada keperluan pelanggan.

Pertimbangan Alam Sekitar dan Operasi

Di luar spesifikasi elektrik, persekitaran operasi fizikal memainkan peranan penting dalam umur panjang dan kebolehpercayaan kapasitor filem DC. Faktor -faktor seperti suhu ambien, kelembapan, tekanan mekanikal, dan keadaan pematerian mestilah dinilai dengan teliti.

• Julat suhu: Setiap kapasitor dinilai untuk julat suhu operasi tertentu. Adalah penting untuk memastikan bahawa julat ini merangkumi kedua-dua suhu operasi mantap dan sebarang pancang terma yang berpotensi dalam peralatan. Pendedahan yang berpanjangan kepada suhu di luar penarafan secara drastik akan memendekkan kehidupan komponen.
• Kelembapan dan persekitaran yang keras:
• Bagi aplikasi yang terdedah kepada kelembapan yang tinggi atau atmosfera yang menghakis, kapasitor dengan enkapsulasi yang mantap (mis., Salutan resin epoksi, kes -kes logam yang dimeteraikan secara hermetik) adalah perlu untuk mencegah kelembapan masuk, yang dapat merendahkan sifat dielektrik dan menyebabkan kegagalan bencana.
• Kekukuhan mekanikal: Pembinaan kapasitor mesti menahan getaran mekanikal dan kejutan yang wujud dalam permohonannya. Sebagai contoh, kapasitor dalam sistem automotif atau aeroangkasa memerlukan petunjuk dan pembinaan dalaman yang direka khas untuk mencegah kerosakan.
• Keperluan mudah terbakar: Dalam aplikasi kritikal keselamatan, kapasitor mungkin perlu mematuhi penilaian mudah terbakar tertentu (mis., UL 94 V-0) untuk mengelakkan penyebaran kebakaran sekiranya berlaku kegagalan komponen.

Menangani pertimbangan ini di hadapan adalah penting untuk Cara Memilih Kapasitor Filem Pautan DC Untuk kebolehpercayaan jangka panjang, memastikan komponen yang dipilih akan melaksanakan secara konsisten sepanjang jangka hayat yang dijangkakan produk akhir.

Aplikasi utama dan kes penggunaan dalam elektronik moden

Gabungan unik sifat yang ditawarkan oleh kapasitor filem DC menjadikan mereka komponen pilihan dalam pelbagai spektrum sistem elektronik. Keupayaan mereka untuk mengendalikan voltan tinggi, mempamerkan kerugian yang rendah, dan mengekalkan kestabilan di bawah keadaan yang berbeza -beza membuka fungsi yang sukar dicapai dengan teknologi kapasitor lain. Dari penukaran dan kawalan kuasa kepada pemprosesan isyarat yang tepat, kapasitor ini secara senyap -senyap membolehkan kemajuan teknologi di seluruh industri. Bahagian ini menyelidiki bidang aplikasi yang paling penting, menggambarkan mengapa pemahaman yang mendalam mengenai kegunaan ini adalah penting bagi mana -mana jurutera reka bentuk atau pakar perolehan yang bekerja dengan a DC Film Capacitor Manufactory .

Bekalan Kuasa dan Sistem Penukaran

Mungkin kawasan aplikasi yang paling luas untuk kapasitor filem DC adalah dalam elektronik kuasa. Mereka adalah komponen asas dalam bekalan kuasa mod suis (SMP), penyongsang, penukar, dan pemacu motor. Dalam sistem ini, mereka melakukan beberapa fungsi kritikal yang penting untuk operasi yang cekap dan stabil.

• Kapasitor DC-Link: Dalam penyongsang dan penukar yang menukar DC ke AC atau ke voltan DC yang berbeza, kapasitor DC-Link diletakkan di antara penerus dan peringkat penyongsang. Peranan utamanya adalah untuk menstabilkan voltan bas DC dengan menyerap dan membekalkan arus riak yang tinggi, dengan itu meminimumkan turun naik voltan. Ini adalah aplikasi yang menuntut yang memerlukan kapasitor dengan ESR dan ESL yang rendah untuk mengendalikan arus riak yang tinggi tanpa pemanasan yang berlebihan.
• Penapisan input/output: Kapasitor filem digunakan pada peringkat input dan output bekalan kuasa untuk menyaring gangguan elektromagnet (EMI) dan bunyi frekuensi tinggi. Ini memastikan pematuhan peraturan keserasian elektromagnet (EMC) dan memberikan kuasa bersih kepada komponen hiliran sensitif.
• Litar snubber: Digunakan di seluruh peranti pensuisan seperti IGBT dan MOSFET, kapasitor snubber melindungi semikonduktor ini dengan mengehadkan kadar kenaikan voltan (DV/DT) dan menindas pancang voltan yang berlaku semasa peralihan beralih. Aplikasi ini menuntut kapasitor dengan sifat penyembuhan diri yang sangat baik dan keupayaan pengendalian nadi yang tinggi.

Proses pemilihan untuk aplikasi kapasitor filem dc voltan tinggi Dalam kuasa elektronik amat ketat, memberi tumpuan kepada kekuatan nadi, pengendalian semasa RMS, dan pengurusan terma untuk memastikan kebolehpercayaan yang tidak berbelah bahagi dalam infrastruktur kritikal.

Aplikasi lanjutan dan khusus

Di luar elektronik kuasa arus perdana, ciri -ciri unggul kapasitor filem membolehkan penggunaannya dalam beberapa bidang maju dan niche di mana prestasi tidak dapat dikompromikan.

Sistem Tenaga Boleh Diperbaharui

Dalam penyongsang fotovoltaik solar (PV) dan penukar turbin angin, kapasitor filem DC digunakan dalam litar DC-Link. Mereka mesti beroperasi dengan pasti selama beberapa dekad di bawah tahap kuasa yang berubah -ubah dan sering dalam keadaan persekitaran yang mencabar. Kehidupan dan kestabilan mereka yang panjang menjadikan mereka sesuai untuk aplikasi tenaga hijau ini, di mana penyelenggaraan dan penggantian adalah mahal dan tidak diingini.

Kenderaan Elektrik dan Hibrid (EV/HEV)

Powertrains kenderaan elektrik sangat bergantung pada kapasitor filem DC berprestasi tinggi. Mereka digunakan dalam inverter daya tarikan utama yang mendorong motor, dalam pengecas onboard, dan dalam penukar DC-DC. Di sini, mereka mesti mempamerkan prestasi luar biasa di bawah persekitaran suhu tinggi Hood dan mempunyai integriti mekanikal untuk menahan getaran yang berterusan. Ini adalah bidang utama di mana persoalan Kapasitor Filem Vs Kapasitor Seramik Untuk Kekerapan Tinggi diselesaikan memihak kepada jenis filem kerana kestabilan kapasitans dan pengendalian voltan yang lebih tinggi.

Kuasa berdenyut dan peralatan perubatan

Aplikasi seperti defibrilator, mesin MRI, dan sistem laser memerlukan kapasitor yang boleh menunaikan tenaga yang sangat besar dalam masa yang sangat singkat. Kapasitor filem DC khusus, selalunya dengan reka bentuk elektrod logam, direkayasa untuk memenuhi tuntutan pelepasan nadi yang kuat ini dengan selamat dan berulang kali.

Kelebihan Teknologi Kapasitor Alternatif

Apabila merancang litar, jurutera mempunyai pilihan di antara beberapa teknologi kapasitor, terutamanya seramik, elektrolitik (aluminium dan tantalum), dan filem. Setiap mempunyai tempatnya, tetapi kapasitor filem DC menawarkan satu set kelebihan yang menjadikan mereka penyelesaian pilihan dalam pelbagai senario. Memahami manfaat ini adalah kunci untuk menghargai cadangan nilai mereka dan membenarkan spesifikasi mereka dalam reka bentuk di mana prestasi, panjang umur, dan keselamatan adalah yang paling utama. Analisis perbandingan ini akan menyerlahkan mengapa kapasitor filem sering mengatasi alternatif mereka, memberikan rasional yang lebih jelas untuk pemilihan mereka.

Filem vs Kapasitor Seramik (MLCCS)

Kapasitor seramik multilayer (MLCCs) adalah popular untuk saiz kecil mereka dan tindak balas frekuensi tinggi yang sangat baik. Walau bagaimanapun, bagi banyak aplikasi DC, kapasitor filem memegang kelebihan yang berbeza, terutamanya ketika datang ke Kapasitor Filem Vs Kapasitor Seramik Untuk Kekerapan Tinggi aplikasi kuasa.

• Kestabilan kapasitans: Kapasitor seramik, terutamanya yang dibuat dengan dielektrik Kelas 2 (seperti X7R, X5R), mempamerkan perubahan kapasitans yang signifikan dengan voltan dan suhu bias DC yang digunakan. Kapasitor filem, terutamanya polipropilena, menawarkan nilai kapasitansi yang sangat stabil di bawah keadaan elektrik dan persekitaran yang berbeza -beza, yang penting untuk masa, penapisan, dan litar resonan.
• Pengendalian voltan: Walaupun MLCC voltan tinggi wujud, kapasitor filem umumnya lebih mudah didapati dan kos efektif untuk aplikasi DC voltan tinggi (mis., Di atas 500V). Mereka juga tidak mengalami kesan mikrofon dan piezoelektrik yang melanda kapasitor seramik.
• Mod kebolehpercayaan dan kegagalan: Kapasitor filem dikenali dengan harta "penyembuhan diri" mereka, di mana kerosakan dielektrik setempat menguap metalisasi sekitarnya, mengasingkan kesalahan dan membolehkan kapasitor terus berfungsi. Kapasitor seramik boleh gagal litar pintas, yang boleh menjadi bencana untuk litar.

Filem vs kapasitor elektrolitik

Kapasitor elektrolitik aluminium sering dipilih untuk kapasitansi tinggi mereka setiap jumlah dan keberkesanan kos. Walau bagaimanapun, kapasitor filem melepasi mereka dalam beberapa bidang utama, membenarkan penggunaannya dalam aplikasi yang lebih menuntut.

• Panjang umur dan seumur hidup: Kapasitor elektrolitik mempunyai jangka hayat yang terhad, sering diukur dalam ribuan jam, kerana elektrolit mereka secara beransur -ansur mengeringkan. Kapasitor filem, tidak mempunyai elektrolit cecair, mempunyai kehidupan operasi yang sangat panjang, biasanya melebihi 100,000 jam, dan tidak tertakluk kepada mekanisme haus dengan cara yang sama.
• Prestasi elektrik: Kapasitor filem mempunyai rintangan siri setara yang jauh lebih rendah (ESR) dan faktor pelesapan yang lebih rendah merentasi julat frekuensi yang luas. Ini menjadikan mereka lebih cekap dalam aplikasi dengan arus riak yang tinggi, mengurangkan penjanaan haba dan meningkatkan kecekapan sistem keseluruhan.
• Polariti dan kebolehpercayaan: Kapasitor elektrolitik dipolarisasi, bermakna mereka mesti dihubungkan dengan polaritas DC yang betul atau mereka akan gagal. Kapasitor filem tidak polarisasi, memudahkan pemasangan dan menghapuskan risiko kegagalan polarisasi yang salah. Selain itu, pembinaan kapasitor filem yang teguh menjadikan mereka kurang terdedah kepada kejutan dan getaran.

Analisis ini menggariskan mengapa untuk Long Life DC Power Film Capacitor Keperluan, seperti dalam automasi perindustrian atau infrastruktur tenaga boleh diperbaharui, teknologi filem adalah pilihan yang tegas berbanding elektrolisis.

Memastikan kebolehpercayaan dan prestasi jangka panjang

Menentukan kapasitor filem DC berkualiti tinggi hanya sebahagian daripada persamaan untuk reka bentuk yang berjaya. Memastikan kebolehpercayaannya sepanjang jangka hayat produk yang dimaksudkan memerlukan perhatian yang teliti terhadap keadaan derat, pemasangan, dan operasi. Kekukuhan kapasitor filem yang wujud dapat dikompromikan oleh penggunaan yang tidak wajar, yang membawa kepada kegagalan lapangan yang dapat dicegah dengan mudah. Bahagian ini menggariskan amalan terbaik dan pertimbangan utama untuk memaksimumkan prestasi dan panjang umur komponen ini dalam sistem elektronik anda. Mematuhi garis panduan ini adalah amalan yang dipertahankan oleh setiap yang bereputasi DC Film Capacitor Manufactory dan penting untuk membina produk tahan lama dan boleh dipercayai.

Amalan kritikal voltan dan suhu semakin

Derating adalah amalan mengendalikan komponen di bawah had maksimum yang dinilai untuk meningkatkan kebolehpercayaan dan memperluaskan hayat perkhidmatannya. Bagi kapasitor filem DC, dua parameter paling kritikal untuk derate adalah voltan dan suhu.

• Voltan derating: Ia adalah amalan standard dan sangat disyorkan untuk memohon faktor deretan sekurang -kurangnya 20% kepada voltan DC yang diberi nilai kapasitor. Sebagai contoh, kapasitor yang diberi nilai untuk 100V DC tidak boleh dikenakan voltan berterusan di atas 80V dalam aplikasi. Akaun margin ini untuk transien voltan, pancang, dan haus dielektrik jangka panjang, dengan ketara mengurangkan kebarangkalian kerosakan dielektrik.
• Suhu derating: Begitu juga, kapasitor harus dikendalikan pada suhu yang jauh di bawah suhu maksimumnya. Menjaga suhu teras kapasitor (yang merupakan suhu ambien ditambah pemanasan dalaman dari arus riak) sekurang-kurangnya 10-20 ° C di bawah penarafan maksimum boleh meningkatkan kehidupan operasinya secara dramatik. Sebagai peraturan, untuk setiap pengurangan suhu operasi 10 ° C, jangka hayat kapasitor filem kira -kira beregu.

Memahami dan melaksanakan cara menguji a Kapasitor filem DC untuk kegagalan adalah sebahagian daripada proses jaminan kualiti yang mantap, tetapi mencegah kegagalan melalui derat yang berhemat adalah strategi yang jauh lebih berkesan.

Cadangan pengendalian, penyimpanan, dan pematerian

Proses pengendalian fizikal dan pemasangan juga boleh memberi kesan kepada prestasi kapasitor filem. Berikutan garis panduan pengeluar adalah yang paling penting.

• Tekanan mekanikal: Elakkan menundukkan badan kapasitor dan terutamanya membawa kepada lenturan yang berlebihan atau tekanan mekanikal. Untuk kapasitor yang dipimpin radial, petunjuk harus dibengkokkan tidak lebih dekat daripada jarak tertentu (mis., 3-5 mm) dari enkapsulasi untuk mengelakkan merosakkan hubungan dalaman.
• Syarat Penyimpanan: Kapasitor filem perlu disimpan dalam persekitaran yang sejuk dan kering. Walaupun mereka kurang hygroscopic daripada MLCC, pendedahan yang berpanjangan kepada kelembapan yang tinggi masih tidak diingini. Untuk peranti permukaan permukaan, adalah penting untuk mengikuti arahan tahap kepekaan kelembapan pengeluar (MSL) untuk mencegah "popcorning" semasa pematerian reflow.
• Profil pematerian: Mematuhi ketat kepada profil suhu dan masa pematerian yang disyorkan yang disediakan dalam lembaran data pengeluar. Panas yang berlebihan semasa pematerian gelombang atau reflow boleh merosakkan struktur dalaman dan mencairkan dielektrik filem plastik, secara kekal merendahkan prestasi kapasitor.
