Panduan Kapasitor Cair: Penyebab, Petua Pencegahan, dan Pembetulan Berkesan

Apakah kapasitor cair dan mengapa mereka penting

Kapasitor cair adalah kapasitor yang telah cacat fizikal, bocor, atau sebahagiannya cair kerana haba yang berlebihan, tekanan elektrik, atau overloading yang berpanjangan. Dalam litar elektronik, kapasitor menyimpan dan melepaskan tenaga elektrik, bunyi penapis, dan menstabilkan voltan. Apabila mereka gagal dengan lebur, akibatnya boleh berkisar dari prestasi yang dikurangkan untuk menyelesaikan kegagalan peranti.

Bagaimana kapasitor cair berlaku

Terlalu panas : Suhu tinggi yang berkekalan melembutkan atau ubah bentuk selongsong kapasitor, terutamanya dalam peranti pengudaraan yang kurang baik.
Beban elektrik : Memohon voltan di atas nilai yang dinilai mempercepat pemanasan dalaman dan kerosakan bahan.
Tekanan yang berpanjangan : Operasi berterusan berhampiran kapasiti undian maksimum memendekkan jangka hayat.

Tanda -tanda tipikal kapasitor cair

Selongsong yang membingungkan atau cacat
Plastik cair yang kelihatan atau elektrolit bocor
Tanda Burn berhampiran terminal kapasitor
Humming, kelipan, atau ketidakstabilan yang tidak biasa di peranti

Mengapa kapasitor cair penting

Keselamatan Elektrik : Kapasitor cair boleh litar pintas, menyebabkan percikan api atau bahaya kebakaran.
Kebolehpercayaan peranti : Satu kapasitor gagal tunggal boleh menjejaskan keseluruhan litar.
Kos pembaikan : Mengabaikan tanda -tanda awal boleh menyebabkan kerosakan dalam komponen sekitarnya.

Perbandingan Parameter Kapasitor: Sihat vs Cair

Parameter	Kapasitor yang sihat	Kapasitor cair (rosak)
Kapasitansi (μF)	Dalam ± 10% daripada nilai undian	Sering dikurangkan sebanyak 20-80% atau litar terbuka
Rintangan Siri Bersamaan (ESR)	Rendah (seperti lembaran data)	Jauh lebih tinggi, menyebabkan pembentukan haba
Arus kebocoran	Minimum, dalam spec	Kebocoran yang berlebihan atau litar pintas
Penampilan fizikal	Selongsong Bersih, Bersih Flat, Bersih	Selongsong bosan, melengkung, atau cair
Suhu operasi	Kekal di bawah maksimum dinilai (mis., 85 ° C)	Melebihi penarafan, selalunya> 100 ° C

Memahami kapasitor cair: Sebab, pencegahan, dan penyelesaian

Kapasitor cair adalah titik kegagalan biasa dalam litar elektronik, sering disebabkan oleh haba yang berlebihan, tekanan voltan, atau faktor persekitaran. Untuk memperluaskan jangka hayat peranti elektronik dan mencegah pembaikan yang mahal, penting untuk memahami mengapa kapasitor mencairkan, bagaimana untuk mencegahnya, dan penyelesaian apa yang tersedia.

Punca kapasitor cair

Terlalu panas dari pengudaraan yang lemah : Aliran udara terhad di dalam peranti boleh menyebabkan haba untuk membina, melembutkan selongsong kapasitor. Operasi yang berpanjangan dalam persekitaran melebihi 40 ° C mempercepatkan kemerosotan.
Melebihi penilaian voltan : Memohon voltan di luar maksimum yang dinilai kapasitor meningkatkan tekanan dalaman, yang membawa kepada pemanasan semasa kebocoran dan pemanasan setempat yang berlebihan.
Arus riak tinggi : Ripple arus di luar had yang diberi nilai menghasilkan haba tambahan, biasa dalam litar bekalan kuasa yang tidak mempunyai penapisan yang betul.
Degradasi bahan dari masa ke masa : Pengeringan elektrolit, kerosakan penebat, dan kerosakan meterai boleh menyebabkan lebur di bawah beban.

Pencegahan kapasitor cair

Tindakan pencegahan	Julat parameter yang disyorkan
Mengekalkan suhu ambien	Simpan di bawah 40 ° C untuk elektronik umum, 25 ° C lebih disukai
Voltan derating	Beroperasi pada 70-80% voltan yang diberi nilai
Pengurusan semasa riak	Simpan arus riak dalam 80% daripada nilai undian
Pengudaraan yang mencukupi	Gunakan peminat atau lubang untuk memastikan aliran udara di sekitar komponen
Pemeriksaan berkala	Semak kapasitans, ESR, dan penampilan fizikal setiap tahun

Penyelesaian untuk kapasitor cair

Pemeriksaan dan diagnosis : Gunakan meter multimeter atau ESR untuk mengesahkan prestasi dan periksa kerosakan haba sekitar.
Penyingkiran selamat : Melepaskan kapasitor sepenuhnya sebelum desoldering; Elakkan terlalu panas PCB.
Penggantian : Pilih kapasitor dengan penarafan voltan dan suhu yang sama atau lebih tinggi, dengan toleransi arus riak yang lebih tinggi untuk litar kuasa.
Pengesahan pasca pembaikan : Kestabilan voltan ujian dan penindasan riak, memantau suhu semasa operasi awal.

Cara mendiagnosis kapasitor cair dengan berkesan

Mendiagnosis kapasitor cair Memerlukan pemeriksaan visual dan ujian elektrik untuk mengesahkan kemerosotan prestasi. Pengesanan awal boleh mencegah kerosakan litar selanjutnya dan mengurangkan kos pembaikan.

Langkah 1: Pemeriksaan Visual

Periksa ubah bentuk fizikal : Tops yang melengkung, selongsong melengkung, atau plastik cair menunjukkan terlalu panas.
Cari kebocoran atau tanda terbakar : Bocor elektrolit atau kawasan PCB yang gelap menunjukkan kegagalan yang teruk.
Menilai komponen berdekatan : Panaskan dari kapasitor cair boleh merosakkan perintang, diod, atau IC.

Langkah 2: Ujian Elektrik

Pengukuran kapasitans : Bandingkan nilai yang diukur dengan kapasitansi yang diberi nilai. Pengurangan melebihi 20% adalah tanda kemerosotan.
Periksa Rintangan Siri Bersamaan (ESR) : ESR yang tinggi meningkatkan penjanaan haba dan mengurangkan kecekapan.
Ujian Semasa Kebocoran : Kebocoran yang berlebihan menunjukkan kerosakan dalaman.

Langkah 3: Ujian litar di luar litar

Dalam litar : Lebih cepat, tetapi komponen lain boleh menjejaskan pembacaan.
Out-of-circuit : Lebih tepat, disyorkan untuk litar kritikal.

Perbandingan parameter diagnostik

Parameter	Julat nilai kapasitor yang sihat	Petunjuk kapasitor cair/rosak
Penyimpangan kapasitans	Dalam ± 10% daripada nilai undian	Dikurangkan sebanyak 20-80% atau bacaan yang tidak stabil
ESR (rintangan siri bersamaan)	Rendah (setiap datasheet, selalunya <0.1Ω untuk jenis voltan rendah)	Beberapa kali lebih tinggi daripada biasa
Arus kebocoran	Minimum, dalam julat mikro yang diberi nilai	Melebihi nilai undian, boleh menyebabkan pemanasan
Keadaan fizikal	Selongsong yang licin, tidak membonjol atau lebur	Bintik -bintik, bintik -bintik cair, atau kebocoran elektrolit
Suhu operasi	Dalam had undian (mis., ≤85 ° C atau ≤105 ° C)	Selalunya suhu dinilai di atas

Langkah 4: Mengesahkan kesalahan

Jika kedua -dua ujian fizikal dan elektrik mengesahkan keabnormalan, gantikan kapasitor.
Untuk kes sempadan, memantau suhu semasa operasi untuk menangkap trend kegagalan awal.

Petua pencegahan untuk mengelakkan kapasitor cair

Mencegah kapasitor cair adalah penting untuk memastikan kestabilan, keselamatan, dan panjang umur sistem elektronik. Dengan mengawal keadaan operasi, memilih komponen kualiti, dan mengikuti amalan terbaik, dana dapat mengurangkan risiko kegagalan kapasitor.

1. Gunakan kapasitor berkualiti tinggi

Memilih kapasitor dari pengeluar yang boleh dipercayai adalah langkah pertama untuk pencegahan. Dengan lebih dari 40 tahun pengalaman, Jiande Antai Power Capacitor Co., Ltd . pakar dalam pemanasan induksi & kapasitor lebur , Kapasitor penapis DC , and kapasitor voltan tinggi . Produk ISO9001 dan CE mereka yang disahkan memastikan prestasi yang konsisten di bawah keadaan menuntut.

2. Mengekalkan suhu operasi yang selamat

Pastikan suhu ambien di bawah 40 ° C untuk kebanyakan aplikasi; Idealnya sekitar 25 ° C.
Gunakan tenggelam haba, peminat penyejuk, atau bukaan pengudaraan untuk meningkatkan pelesapan haba.
Elakkan meletakkan kapasitor berhampiran komponen panas.

3. Voltan dan arus derat

Mengendalikan kapasitor di 70-80% daripada voltan maksimum mereka untuk jangka hayat lanjutan.
Pastikan Riak Semasa Dalam 80% daripada kapasiti undian untuk mengelakkan pemanasan dalaman.

4. Penyelenggaraan dan Pemeriksaan Biasa

Melakukan pemeriksaan tahunan untuk kapasitansi, ESR, dan keadaan fizikal .
Gantikan kapasitor yang menunjukkan nilai ESR yang menonjol, lebur, atau tinggi sebelum kegagalan keseluruhan berlaku.

5. Perlindungan Alam Sekitar

Elakkan pendedahan kepada kelembapan, gas menghakis, atau pengumpulan habuk.
Untuk persekitaran kelembapan yang tinggi, gunakan kapasitor dengan reka bentuk tahan kelembapan.

Garis Panduan Parameter Teknikal untuk Pencegahan

Faktor pencegahan	Julat / amalan yang disyorkan	Manfaat
Suhu ambien	≤40 ° C (sebaik -baiknya 25 ° C)	Mengurangkan tekanan terma
Voltan derating	Beroperasi pada 70-80% voltan yang diberi nilai	Memanjangkan hayat perkhidmatan
Kawalan semasa riak	≤80% arus riak yang diberi nilai	Menghalang pemanasan dalaman
Pemantauan ESR	Simpan ESR dalam spesifikasi lembaran data	Mengekalkan kecekapan
Selang pemeriksaan	Sekurang -kurangnya sekali setahun	Mengesan tanda -tanda kegagalan awal

Jiande Antai Power Capacitor Co., Ltd . Bukan sahaja menyediakan kapasitor berprestasi tinggi tetapi juga menawarkan Penyelesaian yang disesuaikan untuk keperluan perindustrian tertentu. Dengan peralatan pembuatan maju, bahan mentah yang diimport, dan pasukan R & D yang mahir, syarikat itu memastikan produknya memenuhi piawaian kualiti dan keselamatan tertinggi. Dengan menggabungkan pemilihan komponen kualiti dengan amalan penggunaan yang betul, anda dapat mencegah kapasitor cair dengan berkesan dan memastikan kebolehpercayaan sistem jangka panjang.

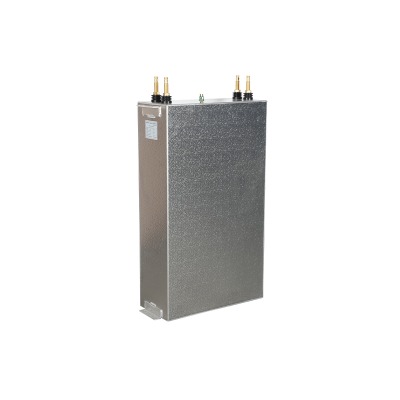

4.0kV 600Hz Relau induksi air kapasitor sejuk
